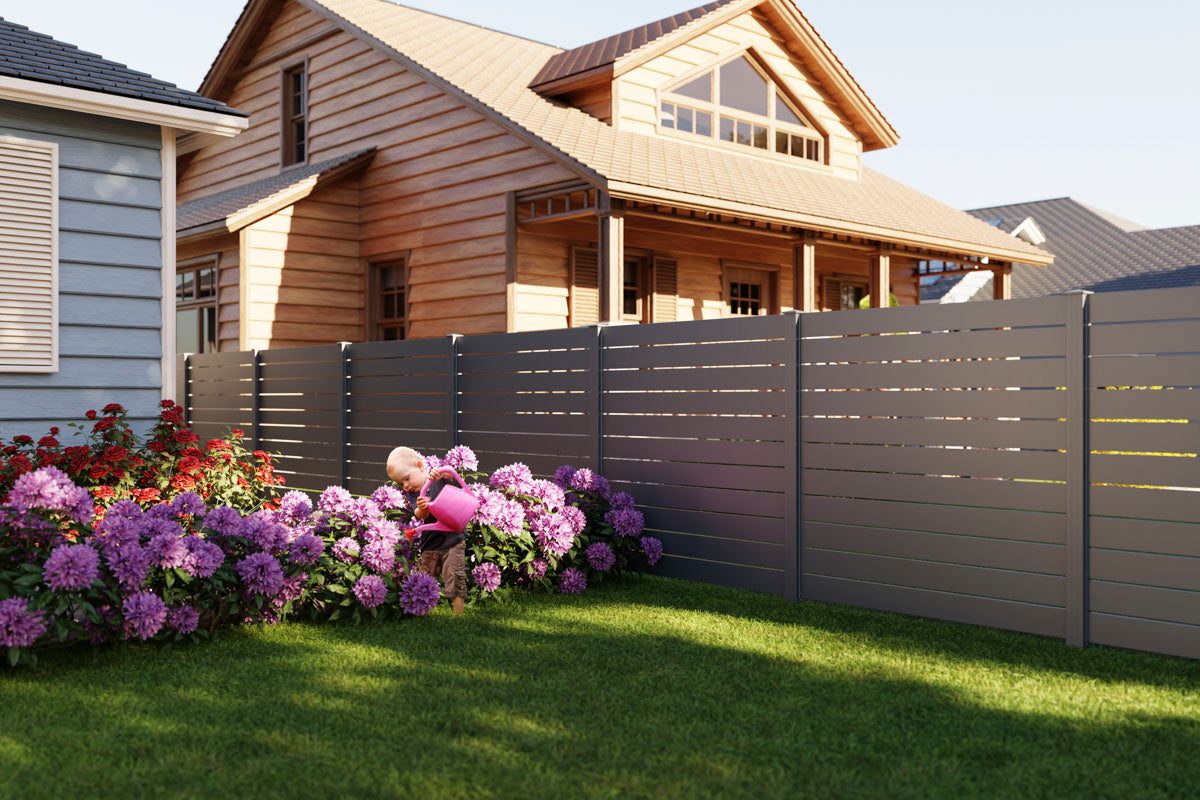

Aluzaun VIDUAL line 150 D28 Komplettset – Anthrazit RAL 7016: Das VIDUAL line 150 D28 Zaun-Komplettset arbeitet mit 150 mm hohen Aluminium-Rechteckprofilen und 28 mm Profilabstand. Die größeren 28-mm-Fugen schaffen ein offeneres Erscheinungsbild. Berücksichtigen Sie den Abstand, wenn Sie möglichst wenig Einblick wünschen. Es enthält die passende Zaunfüllung, Pfosten und Montagezubehör für die gewählte Höhe, Länge und Befestigungsart.
Technische Daten
- Rechteckprofile aus Aluminium, Profilhöhe 150 mm.
- D28 steht für 28 mm Abstand zwischen den waagerechten Profilen. D10 hat einen 10-mm-Spalt, D18 einen 18-mm-Spalt; der größere Abstand lässt mehr Durchblick zu. Bei line 150 bezeichnet D28 entsprechend 28 mm Abstand.
- Farbe beziehungsweise Dekor der Zaunfüllung: anthrazit (RAL 7016 Feinstruktur).
- Höhe bezeichnet die Zaunfeldhöhe; Länge bezeichnet die Paketlänge einschließlich Pfosten.
Lieferumfang

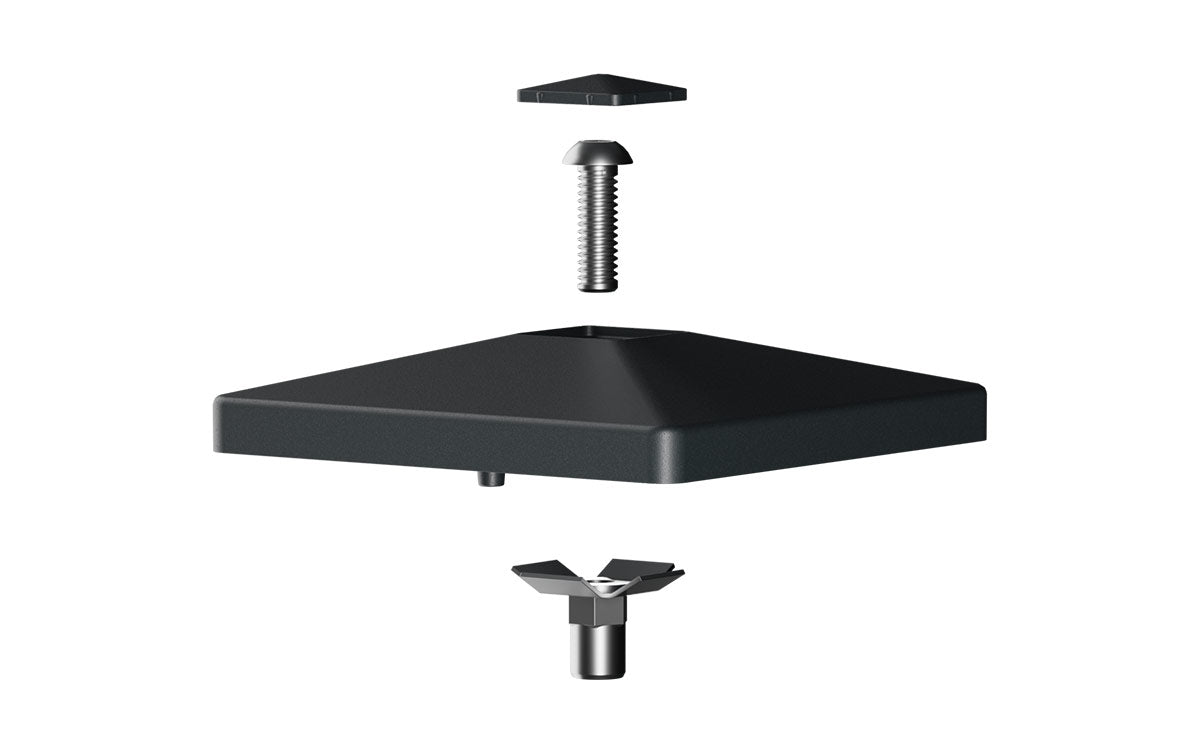

- Zaunprofile und passende Pfosten mit Kappen und Abdeckleisten.
- Passendes Montagezubehör entsprechend der gewählten Paketgröße.
- Distanzstücke für den angegebenen Profilabstand.
Montagehinweise
Zum Einbetonieren: Pfosten ohne Fußplatten zum Einsetzen in Betonfundamente.
Zum Aufschrauben: Ausführung mit Fußplatten zur Befestigung auf einem geeigneten tragfähigen Untergrund.
Abdeckleisten und gegebenenfalls Profiladapter müssen vor Ort passend gekürzt werden.
Pfosten der gewählten Paketgröße
Pfosten 72 x 72 mm bei folgenden Paketlängen: 1,84 m, 3,61 m, 5,37 m, 7,14 m, 8,91 m, 10,68 m, 12,45 m, 14,22 m, 15,99 m, 17,76 m, 19,53 m, 21,3 m, 23,06 m, 24,83 m, 26,6 m, 28,37 m, 30,14 m, 31,91 m, 33,68 m, 35,45 m.
Pfosten 90 x 90 mm bei folgenden Paketlängen: 1,88 m, 3,67 m, 5,46 m, 7,25 m, 9,04 m, 10,83 m, 12,62 m, 14,41 m, 16,2 m, 17,99 m, 19,78 m, 21,57 m, 23,36 m, 25,15 m, 26,94 m, 28,73 m, 30,52 m, 32,31 m, 34,1 m, 35,89 m.
Aufschrauben oder Einbetonieren?
Die Variante zum Einbetonieren enthält Pfosten ohne Fußplatten; zum Aufschrauben werden Pfosten mit Fußplatten für geeignete tragfähige Untergründe angeboten. Überprüfen Sie die ausgewählte Höhe, Paketlänge und die zugehörige Pfostengröße. Weitere Modelle: Aluminium-Zaun-Komplettsets.
Technische Ergänzung zum VIDUAL line 150 System
Das Aluminiumprofil ist 150 mm hoch und 20 mm tief; der Abstand zwischen den Profilen beträgt bei dieser Ausführung 28 mm. Die Systemmontage verwendet zum Profilabstand passende Distanzstücke sowie End-Nutensteine, Profiladapter und Abdeckleisten. Diese Bauteile gehören laut Modellbeschreibung zum jeweiligen Zaunpaket. Adapter und Abdeckleisten müssen je nach Einbausituation gegebenenfalls vor Ort gekürzt werden. Die Pfostenabmessungen richten sich nach der ausgewählten Zaunpaketlänge.
Wie viele Profile hat ein Zaunfeld?
Die Systemübersicht des Herstellers gibt für VIDUAL line 150 D28 bei den Nennhöhen 1.000 / 1.200 / 1.400 / 1.600 / 1.800 mm jeweils 6 / 7 / 8 / 9 / 10 Profile pro Zaunfeld an. Die tatsächliche Zaunfeldhöhe in der MiBa-Variantenauswahl kann von der gerundeten Nennhöhe abweichen. Die Gesamtzahl der Profile für das bestellte Komplettset richtet sich außerdem nach der Paketlänge und Anzahl der Zaunfelder.
Worauf ist bei der Montage zu achten?
Die waagerechten Aluminium-Rechteckprofile werden durch passende Distanzstücke mit 28 mm Abstand angeordnet. Zum System gehören Profiladapter, Nutensteine und Abdeckleisten. Für Eckverläufe gelten die zulässigen Winkel der Profiladapter. Auch Bodenfreiheit und Pfostenhöhe müssen zur bestellten Variante passen; eine vollständige Blickdichtigkeit ist aufgrund der offenen Fugen nicht gegeben.
Warum sind manche Paketlängen durchgestrichen?
Die Paketlängen 1,84 m, 3,61 m usw. beziehen sich auf 72 × 72-mm-Pfosten. Dafür ist im aktuellen Shop nur die Zaunfeldhöhe 1752 mm hinterlegt. Die Längen 1,88 m, 3,67 m usw. gehören zur 90 × 90-mm-Pfostenserie und sind mit allen fünf angebotenen Zaunhöhen kombinierbar. Durchgestrichene Längen bedeuten eine nicht vorhandene Kombination mit der gewählten Höhe – nicht fehlenden Lagerbestand.
