Aluzaun VIDUAL line 100 D10 Komplettset – Anthrazit RAL 7016: Das VIDUAL line 100 D10 Zaun-Komplettset arbeitet mit 100 mm hohen Rechteckprofilen aus Aluminium und 10 mm Profilabstand. Der Abstand von 10 mm sorgt für sichtbare Fugen zwischen den waagerechten Profilen; diese Ausführung ist kein vollständig geschlossener Sichtschutzzaun. Es enthält die passende Zaunfüllung, Pfosten und Montagezubehör für die gewählte Höhe, Länge und Befestigungsart.
Technische Daten
- Rechteckprofile aus Aluminium, Profilhöhe 100 mm.
- D10 steht für 10 mm Abstand zwischen den waagerechten Profilen. D10 hat einen 10-mm-Spalt, D18 einen 18-mm-Spalt; der größere Abstand lässt mehr Durchblick zu. Bei line 150 bezeichnet D28 entsprechend 28 mm Abstand.
- Farbe beziehungsweise Dekor der Zaunfüllung: anthrazit (RAL 7016 Feinstruktur).
- Höhe bezeichnet die Zaunfeldhöhe; Länge bezeichnet die Paketlänge einschließlich Pfosten.
Lieferumfang

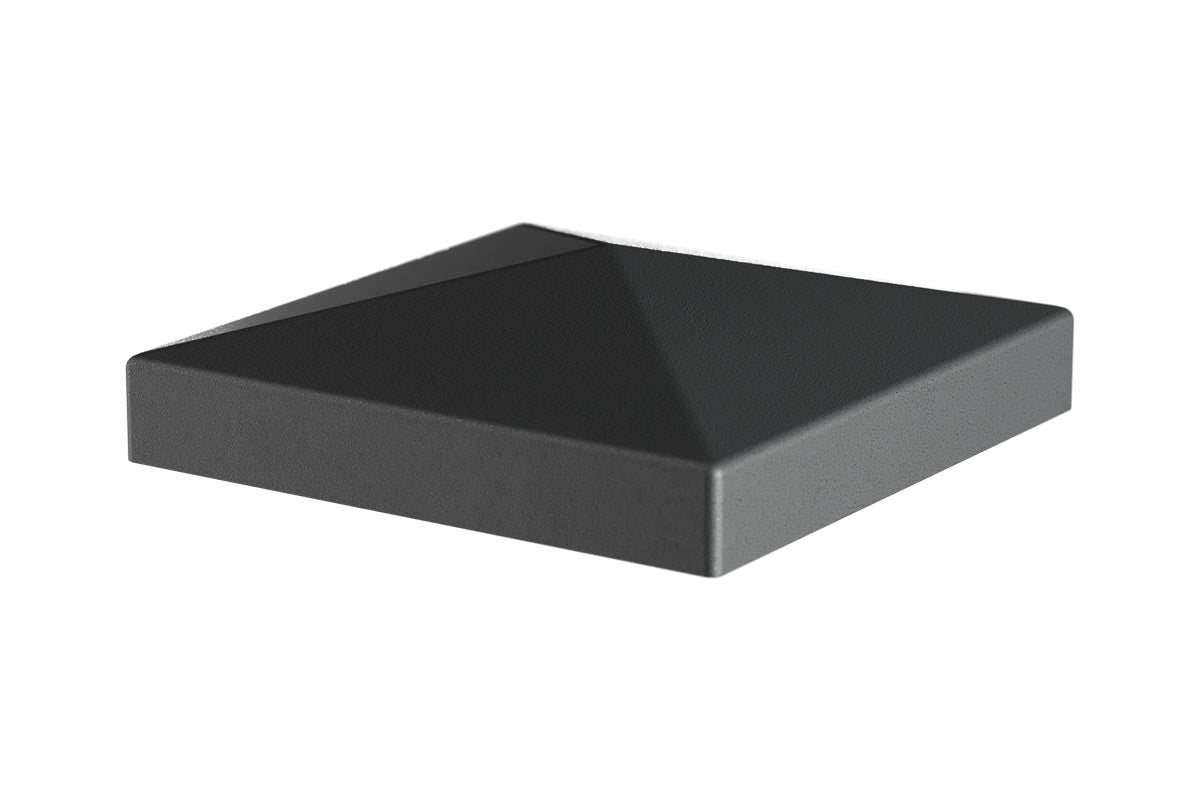

- Zaunprofile und passende Pfosten mit Kappen und Abdeckleisten.
- Passendes Montagezubehör entsprechend der gewählten Paketgröße.
- Distanzstücke für den angegebenen Profilabstand.
Montagehinweise
Zum Einbetonieren: Pfosten ohne Fußplatten zum Einsetzen in Betonfundamente.
Zum Aufschrauben: Ausführung mit Fußplatten zur Befestigung auf einem geeigneten tragfähigen Untergrund.
Abdeckleisten und gegebenenfalls Profiladapter müssen vor Ort passend gekürzt werden.
Pfosten der gewählten Paketgröße
Pfosten 72 x 72 mm bei folgenden Paketlängen: 1,84 m, 3,61 m, 5,37 m, 7,14 m, 8,91 m, 10,68 m, 12,45 m, 14,22 m, 15,99 m, 17,76 m, 19,53 m, 21,3 m, 23,06 m, 24,83 m, 26,6 m, 28,37 m, 30,14 m, 31,91 m, 33,68 m, 35,45 m.
Pfosten 90 x 90 mm bei folgenden Paketlängen: 1,88 m, 3,67 m, 5,46 m, 7,25 m, 9,04 m, 10,83 m, 12,62 m, 14,41 m, 16,2 m, 17,99 m, 19,78 m, 21,57 m, 23,36 m, 25,15 m, 26,94 m, 28,73 m, 30,52 m, 32,31 m, 34,1 m, 35,89 m.
Aufschrauben oder Einbetonieren?
Die Variante zum Einbetonieren enthält Pfosten ohne Fußplatten; zum Aufschrauben werden Pfosten mit Fußplatten für geeignete tragfähige Untergründe angeboten. Überprüfen Sie die ausgewählte Höhe, Paketlänge und die zugehörige Pfostengröße. Weitere Modelle: Aluminium-Zaun-Komplettsets.
Technische Ergänzung zum VIDUAL line 100 System
Das Aluminiumprofil ist 100 mm hoch und 20 mm tief; der Abstand zwischen den Profilen beträgt bei dieser Ausführung 10 mm. Die Systemmontage verwendet zum Profilabstand passende Distanzstücke sowie End-Nutensteine, Profiladapter und Abdeckleisten. Diese Bauteile gehören laut Modellbeschreibung zum jeweiligen Zaunpaket. Adapter und Abdeckleisten müssen je nach Einbausituation gegebenenfalls vor Ort gekürzt werden. Die Pfostenabmessungen richten sich nach der ausgewählten Zaunpaketlänge.
Wie viele Profile hat ein Zaunfeld?

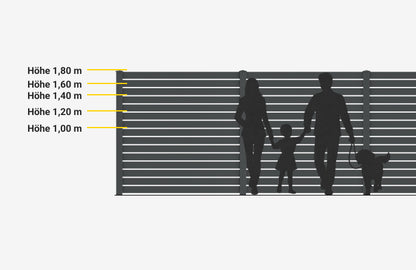

Die Systemübersicht des Herstellers gibt für VIDUAL line 100 D10 bei den Nennhöhen 1.000 / 1.200 / 1.400 / 1.600 / 1.800 mm jeweils 9 / 11 / 13 / 14 / 16 Profile pro Zaunfeld an. Die tatsächliche Zaunfeldhöhe in der MiBa-Variantenauswahl kann von der gerundeten Nennhöhe abweichen. Die Gesamtzahl der Profile für das bestellte Komplettset richtet sich außerdem nach der Paketlänge und Anzahl der Zaunfelder.
Worauf ist bei der Montage zu achten?
Die waagerechten Aluminium-Rechteckprofile werden durch passende Distanzstücke mit 10 mm Abstand angeordnet. Zum System gehören Profiladapter, Nutensteine und Abdeckleisten. Für Eckverläufe gelten die zulässigen Winkel der Profiladapter. Auch Bodenfreiheit und Pfostenhöhe müssen zur bestellten Variante passen; eine vollständige Blickdichtigkeit ist aufgrund der offenen Fugen nicht gegeben.
Warum sind manche Paketlängen durchgestrichen?
Die Paketlängen 1,84 m, 3,61 m usw. beziehen sich auf 72 × 72-mm-Pfosten. Dafür ist im aktuellen Shop nur die Zaunfeldhöhe 1750 mm hinterlegt. Die Längen 1,88 m, 3,67 m usw. gehören zur 90 × 90-mm-Pfostenserie und sind mit allen fünf angebotenen Zaunhöhen kombinierbar. Durchgestrichene Längen bedeuten eine nicht vorhandene Kombination mit der gewählten Höhe – nicht fehlenden Lagerbestand.
